Комбинированные блоки подготовки воздуха

Комбинированные блоки подготовки воздуха: назначение и принцип работы

Комбинированные блоки подготовки воздуха — это модульные устройства, объединяющие в одном корпусе функции фильтрации, регулирования давления и, при необходимости, смазывания сжатого воздуха. Такие блоки устанавливаются на входе в пневматическую систему или перед отдельным потребителем — цилиндром, клапаном, пневмоинструментом. Основная задача блока — обеспечить подачу чистого, осушенного воздуха с заданным давлением, что напрямую влияет на стабильность работы оборудования и его ресурс.

В отличие от раздельных элементов (отдельно фильтр, отдельно регулятор), комбинированные блоки занимают меньше места, упрощают монтаж и обслуживание, а также снижают количество потенциальных точек утечки. В каталоге представлены комбинированные блоки подготовки воздуха Norgren, которые зарекомендовали себя на предприятиях различных отраслей промышленности.

Области применения комбинированных блоков

Данное оборудование используется везде, где применяется пневматика: на производственных линиях, в сборочных цехах, на упаковочном оборудовании, в системах автоматизации, в деревообрабатывающей и пищевой промышленности, на транспорте и в коммунальном хозяйстве. Комбинированные блоки подготовки воздуха подходят как для стационарных установок, так и для мобильного оборудования.

Особенно востребованы такие блоки в условиях, где требуется высокая надежность пневмосистемы и минимизация простоев. Правильная подготовка воздуха предотвращает преждевременный износ уплотнений, коррозию внутренних поверхностей цилиндров и клапанов, а также снижает риск выхода из строя дорогостоящих компонентов автоматики.

Основные функции и особенности

Комбинированные блоки подготовки воздуха выполняют три ключевые задачи:

• Фильтрация — удаление из сжатого воздуха твердых частиц (окалина, пыль, продукты износа компрессора) и капельной влаги. Степень фильтрации зависит от типа фильтрующего элемента (обычно 5, 20 или 40 мкм).
• Регулирование давления — поддержание заданного рабочего давления на выходе независимо от колебаний давления в магистрали. Это обеспечивает стабильную работу пневмоинструмента и исполнительных механизмов.
• Смазывание (опционально) — подача масляного тумана в воздушный поток для смазки движущихся частей пневмооборудования (цилиндров, клапанов, моторов). В некоторых моделях смазывающий элемент может отсутствовать или быть отключаемым.

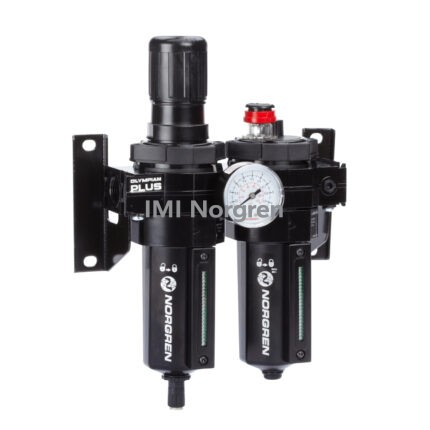

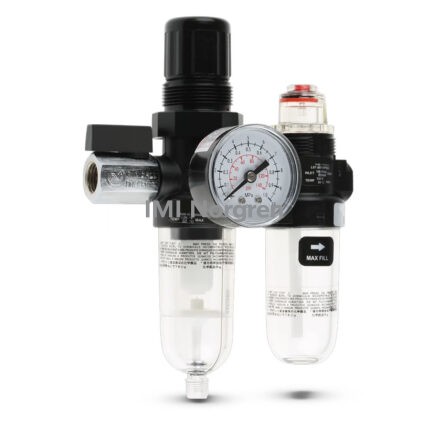

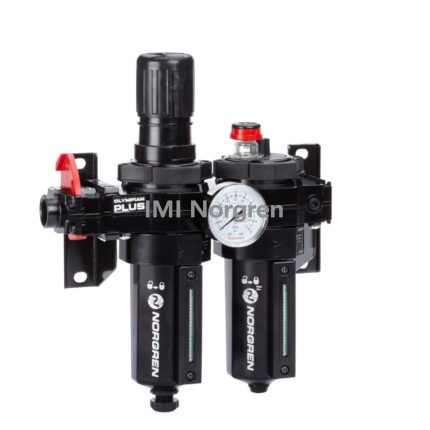

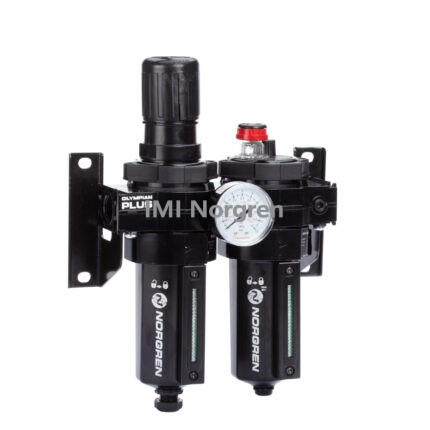

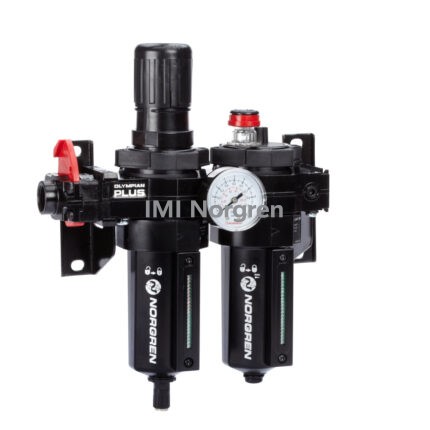

Особенностью комбинированных блоков Norgren является модульная конструкция, позволяющая легко комбинировать различные элементы (фильтр, регулятор, лубрикатор) в зависимости от конкретных требований системы. Корпуса блоков изготавливаются из ударопрочных материалов (полиамид, алюминий, цинковый сплав), что обеспечивает долговечность и устойчивость к внешним воздействиям.

Параметры подбора комбинированного блока

Чтобы правильно подобрать комбинированный блок подготовки воздуха, необходимо учитывать несколько ключевых характеристик:

• Условный проход (DN) — диаметр присоединительного отверстия (например, G1/4, G1/2, G3/4). Определяет пропускную способность блока и совместимость с трубопроводом.
• Пропускная способность (Qn) — максимальный расход воздуха (в л/мин или м³/ч), который блок может пропустить при заданном перепаде давления. Должен соответствовать потреблению всей пневмосистемы или конкретного потребителя.
• Диапазон регулировки давления — минимальное и максимальное давление на выходе (например, 0,5–10 бар). Выбирается исходя из требований пневмооборудования.
• Тип фильтрующего элемента — степень фильтрации (5, 20, 40 мкм) и материал (полиэстер, бумага, металлокерамика). Для систем с высокими требованиями к чистоте воздуха (например, в пищевой промышленности) могут потребоваться фильтры с тонкостью 5 мкм или микрофильтры.
• Наличие смазывающего элемента — если в системе используются смазываемые цилиндры или клапаны, необходим лубрикатор. Для безмасляной пневматики (например, в медицинском оборудовании) смазывающий элемент не требуется или должен быть отключаем.
• Материал корпуса — полиамид (легкий, устойчивый к коррозии), алюминий (прочный, подходит для высоких давлений) или цинковый сплав (для тяжелых условий эксплуатации).
• Диапазон рабочих температур — зависит от условий эксплуатации (например, от -10°C до +60°C для стандартных моделей).

Какие данные желательно указать в заявке

Для точного подбора комбинированного блока подготовки воздуха рекомендуем подготовить следующую информацию:

1. Тип присоединения (резьба) и условный проход (DN).
2. Требуемый расход воздуха (л/мин или м³/ч).
3. Необходимое рабочее давление на выходе (бар).
4. Степень фильтрации (5, 20, 40 мкм).
5. Наличие или отсутствие смазывающего элемента.
6. Материал корпуса (если есть особые требования).
7. Условия эксплуатации (температура, влажность, наличие агрессивных сред).
8. Артикул или шильд существующего блока (если требуется замена).

Если точная позиция неизвестна, можно указать параметры системы (диаметр трубопровода, тип компрессора, перечень подключаемого оборудования) — мы поможем подобрать подходящий вариант.

Подбор по артикулу, шильду или задаче

Мы регулярно поставляем комбинированные блоки подготовки воздуха Norgren для предприятий различных отраслей. Подбор осуществляется:

• по артикулу или шильду существующего блока;
• по техническим характеристикам (DN, расход, давление, степень фильтрации);
• по задаче производства (например, требуется блок для питания конкретного станка или линии).

Если точная позиция недоступна, снята с производства или имеет длительный срок поставки, мы можем предложить совместимый вариант или аналог по параметрам. Для этого необходимо предоставить информацию о присоединительных размерах, рабочем давлении и расходе.

Комбинированные блоки подготовки воздуха — это базовый элемент любой пневматической системы, от которого зависит надежность и производительность оборудования. Правильный выбор блока позволяет снизить затраты на обслуживание и продлить срок службы пневмокомпонентов. Если у вас возникли вопросы по подбору или вы хотите уточнить характеристики конкретной модели, отправьте заявку с указанием параметров вашей системы или артикула блока — мы подберем оптимальное решение.
